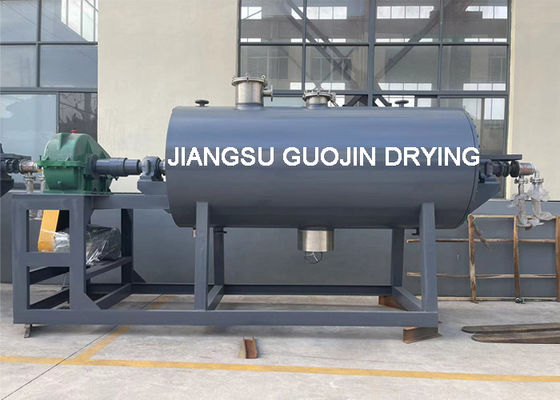

Xử lý hóa chất Máy sấy chân không kiểu cánh khuấy Máy sấy chân không 1800L Thể tích làm việc
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Guojin |
| Chứng nhận: | ISO |
| Số mô hình: | HVRD-3000 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Thùng carton tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 20-30 ngày |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Item Name: | 1800L Working Volume Organic Solvent Harrow Paddle Rotary Vacuum Dryer | Application: | Chemicals Processing, Industrial Processing, Pharmaceutical Processing |
|---|---|---|---|
| Model type: | HVRD-3000 | Working volume: | 1800Liter |
| Cylinder size: | 1200x2600MM | Stirring revolution: | 8-10RPM |
| Power: | 11KW | Heat transfer area: | 9+2.5M2 |
| Heating source: | Steam, Thermal Oil, Gas | ||
| Làm nổi bật: | Máy sấy chân không quay thể tích làm việc 1800L,Máy sấy chân không quay xử lý hóa chất |
||
Mô tả sản phẩm
1800L khối lượng hoạt động dung môi hữu cơ Harrow Paddle máy sấy chân không xoay
Cấu trúc sản phẩm
Độ chân không của máy sấy có thể đạt trên -0,092Mpa, dung môi (bao gồm nước) của nhiều vật liệu có thể nhanh chóng bay hơi trong chân không và điều kiện nhiệt độ thấp,để có được mục đích tăng tốc độ sấy khô. Có một mixer với chèo loại bỏ vật liệu trên bề mặt nóng và di chuyển trong thùng để tạo thành dòng chảy chu kỳ. ẩm bốc hơi sẽ được bơm bằng máy bơm chân không.
Cơ thể máy sấy có hình trụ. Cấu hình bao gồm lối vào vật liệu, lối vào chân không và lối vào và lối ra hơi nước (phần trên là lối vào hơi nước,phần dưới là lối thoát hơi khi nguồn sưởi ấm là hơi nước), ở phần dưới có cùng kích thước của vòi phun. cơ thể được chia thành ba lớp, môi trường sưởi ấm áo khoác giữa có thể là hơi nước, lớp cách nhiệt cho len thủy tinh siêu mịn,cách nhiệt tốt- Vật liệu đã xoay qua và qua răng cào và được làm nóng bởi các bức tường bên trong, áo khoác giữa chuyển nhiệt và tăng tốc độ sấy trong trạng thái chân không,tránh bề mặt nguyên liệu thô bị thay đổi hiện tượng màu vàngĐặc biệt phù hợp với các vật liệu nhạy cảm với nhiệt.
Đặc điểm cấu trúc sản phẩm
Máy sấy đơn giản để vận hành, dễ dàng kiểm soát vật liệu, làm giảm đáng kể cường độ lao động của công nhân, cũng giảm ô nhiễm vật liệu trong quá trình sấy cùng một lúc.
1. Máy giảm: máy giảm được lắp đặt ở phía bên phải của máy. Động cơ được điều khiển bởi vít và dây đai V đến đơn vị bánh răng, xoay trục đến răng cào,và cuối cùng xi lanh xoay và có được tốc độ 6~ 10 r / min.
2Thiết bị cơ sở động cơ: Động cơ được gắn trên mặt phải của bảng hoạt động, có thể được điều chỉnh lên và xuống, để V-belt phù hợp chặt.
3Thiết bị điều khiển điện (Tiêu chuẩn EU): Tất cả các điều khiển điện, nút, đèn được cài đặt trong hộp điều khiển, hoạt động có thể được điều khiển dựa trên hướng dẫn văn bản bảng điều khiển.Hướng quay tích cực và ngược của trục khuấy có thể được điều chỉnh theo đặc điểm của vật liệuNói chung, nó có thể được kiểm soát trong khoảng 5 phút (tức là sau khi dừng lại trong 5 phút, sau đó lùi lại trong 5 phút).
4ống chân không: Được sử dụng để chiết xuất dung môi (hoặc nước) bốc hơi. Ở phía đầu vào với bộ lọc, nên được phủ bằng vải lọc để ngăn vật liệu ra ngoài.
5. Cấu trúc niêm phong: Các trục ở cả hai đầu được niêm phong bằng PTFE, niêm phong trong chân không để đạt được hiệu ứng niêm phong tốt.
6Các trục hỗn hợp với ống thép không gỉ tường dày, cánh tay cào răng cào được làm bằng thép không gỉ tấm thép không gỉ liền mạch.
Ứng dụng sản phẩm
Các nguyên liệu thô sau đây từ ngành công nghiệp dược phẩm, ngành công nghiệp thực phẩm, ngành công nghiệp hóa học v.v. có thể được sấy khô.
- Chất liệu thô dạng bột, hỗn hợp giống như bột hoặc bột.
- Vật liệu thô nhạy cảm nhiệt có yêu cầu khô ở nhiệt độ thấp hơn.
- Các nguyên liệu thô dễ bị oxy hóa hoặc nổ và có tác dụng kích thích hoặc độc hại mạnh.
- Vật liệu thô cần thu hồi dung môi.
Nguyên tắc hoạt động của sản phẩm
Cấu trúc chính của máy sấy xả lưỡi chèo là xi lanh tròn và một trục rỗng quay được trang bị ở giữa xi lanh. Trên trục được phân phối lưỡi chèo rỗng,nhiệt được chuyển qua áo khoác trong xi lanh và bề mặt của lưỡi dao rỗng,và độ ẩm bốc hơi.Trong quá trình sưởi ấm,blades cũng sẽ trộn các vật liệu,để cập nhật khu vực sưởi ấm.
Các thông số kỹ thuật
| Điểm | loại | ||||||||
| Tên (đơn vị) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Khối lượng làm việc ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Kích thước trong xi lanh ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Chuyển động vòng quay (rpm) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| Sức mạnh ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Áp suất thiết kế của áo khoác (Mpa) | <0.3 | ||||||||
| Áp lực trong xi lanh ((Mpa) | - 0.09~-0.096 | ||||||||
| Khu vực chuyển nhiệt ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | 9+2.5 | 14 + 3.5 | 21.6+5.5 | 24.3+5.5 |
Biểu đồ luồng sản phẩm

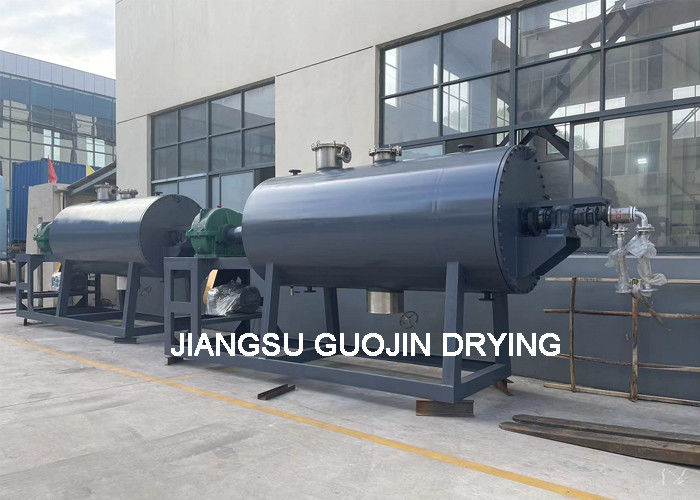

Triển lãm sản phẩm
Điện, hơi nước, khí tự nhiên hoặc khác
