Hệ thống vận chuyển kín Giai đoạn vận chuyển bằng khí nén Băng tải ống
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Guojin |
| Chứng nhận: | ISO |
| Số mô hình: | DPCS-2.0 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Carton tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 20-30 ngày |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 30 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Product Name: | pneumatic transport system Tube Conveyor Dense Phase Pneumatic Conveying System | Model: | DPCS-2.0 |
|---|---|---|---|
| Body Inner diameter volume: | 1400MM | Total volume: | 2.0M3 |
| Max. design pressure: | 0.78 Mpa | Operation pressure: | Basis on the conveying distance |
| Max. conveying distance: | <1000 M | Outlet conveying diameter: | DN100 |
| Air consumption: | 5-10 m3/min | ||
| Làm nổi bật: | Hệ thống vận chuyển khí nén pha dày đặc,Hệ thống vận chuyển khí nén PLC,Hệ thống vận chuyển khí nén kín 500m |
||
Mô tả sản phẩm
Hệ thống vận chuyển khí nén ống vận chuyển hệ thống vận chuyển khí nén pha dày đặc
Hệ thống vận chuyển khí nén pha dày đặcđặc biệt được áp dụng cho một loạt các loại bụi vận chuyển kín đường dài; tương đương khoảng cách vận chuyển thích nghi là 50-500 mét, vật liệu vận chuyển: tro bay, bột vôi, xi măng,bột nhômThiết bị là đơn giản, với khu vực chiếm đóng nhỏ, nó có thể sử dụng đầy đủ không gian, và đường ống dẫn có thể được bố trí linh hoạt,để cấu hình thiết bị nhà máy sẽ hợp lý hơn. Hệ thống cấu hình hoàn thành, PLC đặt kiểm soát toàn bộ hệ thống, hoạt động hoàn toàn tự động, bảo trì dễ dàng.
1. Hệ thống vận chuyển khí nén là tương đối kinh tế để cài đặt và vận hành
2Hệ thống vận chuyển khí nén được bao bọc hoàn toàn và nếu cần thiết có thể hoạt động hoàn toàn mà không có bộ phận chuyển động tiếp xúc với vật liệu được vận chuyển.Được bao bọc có lợi ích vệ sinh và vệ sinh
3Một hệ thống vận chuyển khí nén có thể vận chuyển sản phẩm đến bất kỳ nơi nào với ống. nó linh hoạt.
4Hệ thống vận chuyển khí nén cung cấp chi phí vốn giảm đáng kể cho vận chuyển đường dài.
5. PLC tự động đầy đủ
6Hệ thống vận chuyển khí nén thích hợp hơn nhiều cho xử lý bột so với máy vận chuyển cơ học bởi vì các kênh vận chuyển
được sử dụng trong máy vận chuyển khí nén được đóng hoàn toàn.
7Các máy vận chuyển khí nén có thể được thiết kế để di chuyển sản phẩm giữa các tầng sàn và xung quanh các góc khó khăn.
8Toàn bộ hệ thống bao gồm nguồn khí nén, bình khí nén, tủ điều khiển, ống dẫn và lưu trữ tro.
Nguyên tắc hoạt động
Trong quá trình cho ăn, vật liệu được đưa vào bể gửi thông qua van bướm kép hoặc van bướm mở rộng và không khí thay thế được giải phóng qua van xả,làm cho việc cho ăn dễ dàng hơn và loại bỏ áp suất ngược cản trở dòng chảy của vật liệuKhi bể gửi đầy (lên đến 90% khối lượng bể được chỉ ra bởi đồng hồ đo mức độ), van phun và van xả được đóng và niêm phong cùng một lúc.Không khí nén được thêm vào phía trên của bể gửi thông qua van đầu vào, và không khí nén được thêm vào được trộn với các vật liệu. Khi áp suất trong bể đạt đến giá trị đặt, van xả dưới cùng sẽ được mở tự động,và sau đó toàn bộ đường ống dẫn sẽ được áp suất vật liệu được vận chuyển dưới dạng cột cho đến khi vật liệu được làm trốngKhi áp suất trong bể gửi giảm xuống bằng không, nguồn cung cấp khí nén được đóng lại và một lượng nhỏ khí dư thừa được xả ra từ bể gửi và đường ống truyền.
Tính năng sản phẩm
1. áp suất vận chuyển cao, lên đến 0,5MPa, nhận ra khoảng cách dài (100-300m) bột vận chuyển
2Tốc độ lưu lượng thấp, tỷ lệ khí rắn cao và tiêu thụ khí thấp
3Vật liệu có khả năng thích nghi và linh hoạt cao, và có ít tác động đến chất lượng vật liệu trong quá trình, có thể đáp ứng việc vận chuyển các vật liệu mỏng manh và mạnh.
4. Một điểm để nhiều điểm cho ăn có thể được thực hiện
Parameter sản phẩm
| Mô hình | DPCS-2.0 |
| Đường kính bên trong (mm) | 1400 |
| Tổng khối lượng ((M3) | 2.0 |
| Vật liệu cơ thể | Q235-B |
| Nhiệt độ hoạt động ((oC) | < 120 |
| Áp suất thiết kế tối đa ((Mpa) | 0.78 |
| Áp suất hoạt động ((Mpa) | 0.2-0.5 ((Dựa trên khoảng cách vận chuyển) |
| Khoảng cách vận chuyển tối đa (m) | < 1000 |
| Chiều kính truyền ra ngoài | DN100 |
| Tiêu thụ không khí ((m3/phút) | 5-10 |
Thành phần cấu trúc

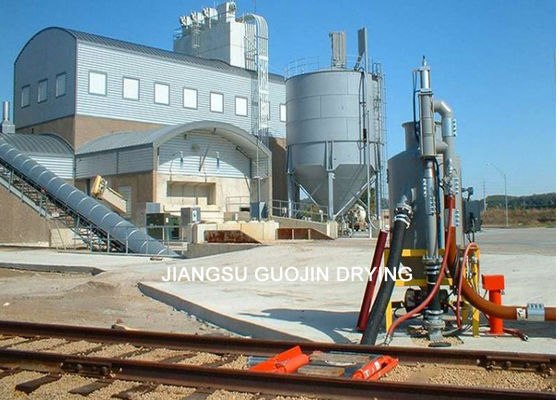

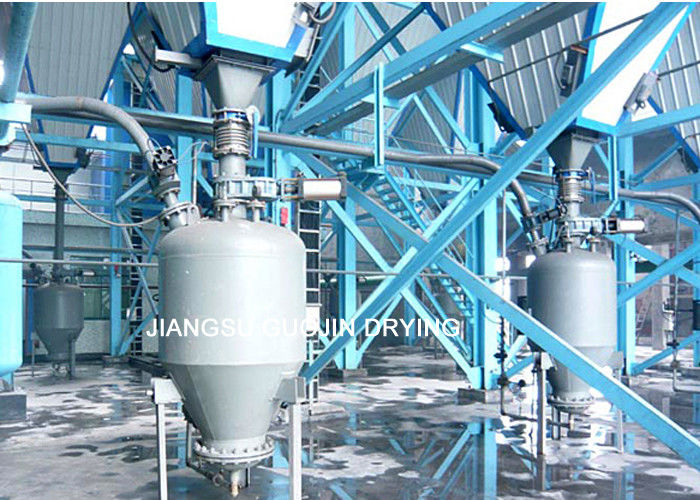

Hình ảnh sản phẩm
