Hệ thống truyền khí nén pha dày đặc cho vật liệu số lượng lớn
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Guojin |
| Chứng nhận: | ISO |
| Số mô hình: | DPCS-1.5 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Carton tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 20-30 ngày |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 30 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Product Name: | Bulk Material Dense-Phase Pneumatic Conveying Machinery Transfer System | Model: | DPCS-1.5 |
|---|---|---|---|
| Body Inner diameter volume: | 1200MM | Total volume: | 1.5m3 |
| Operation Temperature: | <120degree | Max. design pressure: | 0.78Mpa |
| Operation pressure: | Basis on the conveying distance | Max. conveying distance: | <1000M |
| Outlet conveying diameter: | DN100 | Air consumption: | 5-10m3/min |
| Làm nổi bật: | Hệ thống chuyển vật liệu số lượng lớn bằng khí nén,Hệ thống truyền khí nén thể tích 1,5m3 |
||
Mô tả sản phẩm
Hệ thống chuyển tải máy vận chuyển khí nén pha mật độ vật liệu lớn
Hệ thống vận chuyển khí nén pha dày đặcđặc biệt được áp dụng cho một loạt các loại bụi vận chuyển kín đường dài; tương đương khoảng cách vận chuyển thích nghi là 50-500 mét, vật liệu vận chuyển: tro bay, bột vôi, xi măng,bột nhômThiết bị là đơn giản, với khu vực chiếm đóng nhỏ, nó có thể sử dụng đầy đủ không gian, và đường ống dẫn có thể được bố trí linh hoạt,để cấu hình thiết bị nhà máy sẽ hợp lý hơn. Hệ thống cấu hình hoàn thành, PLC đặt kiểm soát toàn bộ hệ thống, hoạt động hoàn toàn tự động, bảo trì dễ dàng.
Nguyên tắc hoạt động
Trong quá trình cho ăn, vật liệu được đưa vào bể gửi thông qua van bướm kép hoặc van bướm mở rộng và không khí thay thế được giải phóng qua van xả,làm cho việc cho ăn dễ dàng hơn và loại bỏ áp suất ngược cản trở dòng chảy của vật liệuKhi bể gửi đầy (lên đến 90% khối lượng bể được chỉ ra bởi đồng hồ đo mức độ), van phun và van xả được đóng và niêm phong cùng một lúc.Không khí nén được thêm vào phía trên của bể gửi thông qua van đầu vào, và không khí nén được thêm vào được trộn với các vật liệu. Khi áp suất trong bể đạt đến giá trị đặt, van xả dưới cùng sẽ được mở tự động,và sau đó toàn bộ đường ống dẫn sẽ được áp suất vật liệu được vận chuyển dưới dạng cột cho đến khi vật liệu được làm trốngKhi áp suất trong bể gửi giảm xuống bằng không, nguồn cung cấp khí nén được đóng lại và một lượng nhỏ khí dư thừa được xả ra từ bể gửi và đường ống truyền.
Tính năng sản phẩm
1) Nó phù hợp với vận chuyển rải rác từ một nơi đến nhiều nơi. nghĩa là, điểm cho ăn là một, và điểm xả có thể là một hoặc nhiều.
2) So với loại hút, nồng độ và khoảng cách vận chuyển có thể tăng đáng kể.
3) Dưới điều kiện áp suất dương tính, vật liệu dễ dàng được loại bỏ khỏi cổng xả, do đó cấu trúc của bộ tách và máy xả là đơn giản,và nói chung không cần phải khóa không khí.
4) Máy thổi hoặc máy nén không khí ở đầu đầu của hệ thống, đòi hỏi mức độ lọc không khí thấp.
5) Dưới áp suất dương, vật liệu không dễ dàng đi vào ống vận chuyển, vì vậy cấu trúc của thiết bị cho ăn phức tạp hơn.
6) Vật liệu chạy trong ống kín, không gây bụi, và môi trường sạch sẽ và gọn gàng.
7) Tiêu thụ năng lượng thấp và tiếng ồn thấp.
8) Định hình đường ống là linh hoạt và bao phủ một khu vực nhỏ.
9) Có thể truyền đường dài, lên đến hơn 500 mét.
Parameter sản phẩm
| Mô hình | DPCS-1.5 |
| Đường kính bên trong (mm) | 1200 |
| Tổng khối lượng ((M3) | 1.5 |
| Vật liệu cơ thể | Q235-B |
| Nhiệt độ hoạt động ((oC) | < 120 |
| Áp suất thiết kế tối đa ((Mpa) | 0.78 |
| Áp suất hoạt động ((Mpa) | 0.2-0.5 ((Dựa trên khoảng cách vận chuyển) |
| Khoảng cách vận chuyển tối đa (m) | < 1000 |
| Chiều kính truyền ra ngoài | DN100 |
| Tiêu thụ không khí ((m3/phút) | 5-10 |
Thành phần cấu trúc

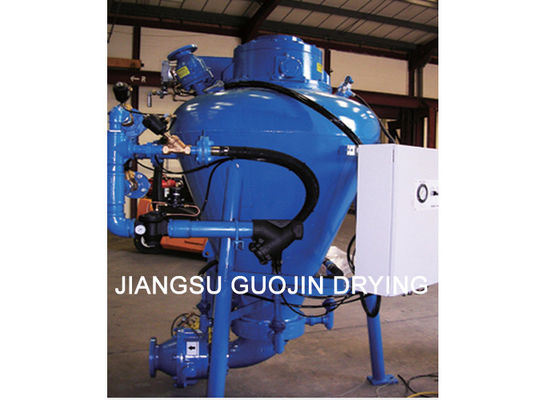

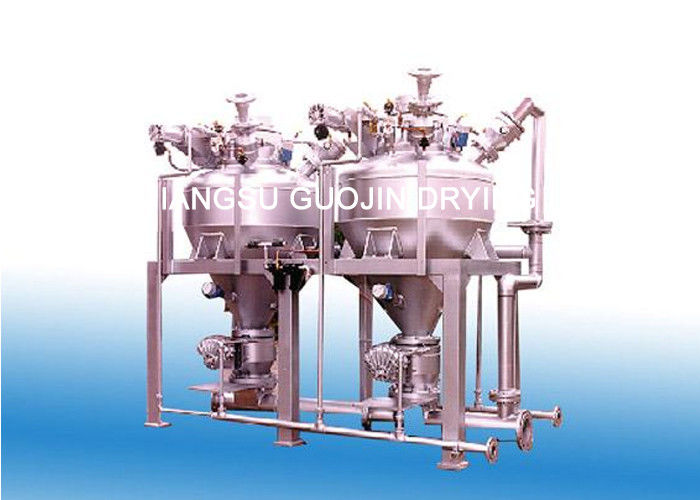

Hình ảnh sản phẩm
