Dầu nhiệt Máy sấy chân không gia nhiệt gián tiếp Thiết bị cho bùn
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Guojin |
| Chứng nhận: | ISO |
| Số mô hình: | CHPD-180 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Thùng carton xuất khẩu tiêu chuẩn |
| Thời gian giao hàng: | 20-30 ngày |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Item Name: | Thermal Oil Indirect-Heating Vacuum Paddle Dryer Equipment For Sludge | Application: | Industry Processing, Chemical processing |
|---|---|---|---|
| Model type: | CHPD-180 | Chứng nhận: | ISO9001 |
| Heat transfer area: | 180M2 | Effective volume: | ~20M3 |
| Material: | Stainless steel or carbon steel | Heating source: | Steam or Thermal oil |
| rotating speed: | 1~8 rpm | ||
| Làm nổi bật: | Máy sấy chân không gia nhiệt gián tiếp,Máy sấy chân không dầu nhiệt 20RPM,Máy sấy chân không bùn |
||
Mô tả sản phẩm
Thiết bị máy sấy bằng ống hút dầu nhiệt sưởi trực tiếp cho bùn
Máy sấy chèo bao gồm hai trục xoay với chèo gập, buồng sấy có áo khoác, động cơ truyền động và khung hỗ trợ.Quá trình sấy khô được hoàn thành trong buồng sấy kín để ngăn ngừa ô nhiễm bởi bay hơi.
Máy sấy bằng chèo là bộ xử lý sấy bằng nhiệt gián tiếp. môi trường nhiệt có thể là hơi nước, nước nóng hoặc dầu nhiệt có thể chảy qua các trục rỗng và chèo thông qua các khớp quay,cũng như buồng sấy có áo khoác- Vật liệu ướt được đưa đồng đều vào buồng sấy bằng bộ cho ăn vít.vật liệu ẩm được trộn hoàn toàn và khuấy để tiếp xúc với bề mặt nóng và di chuyển hướng tới xả và chuyển nhiệt xảy ra và độ ẩm bay hơi nhanh chóng.
Nguyên tắc hoạt động của sản phẩm
CHPD series Paddle Dryer / Processor là các thiết bị truyền nhiệt gián tiếp hiệu quả cao, được khuấy động cơ học, thêm hoặc loại bỏ nhiệt từ khối lượng quy trình.làm mát, pasteurization, tinh thể hóa, và phản ứng của bột, bánh, bột, và hạt.
Các khí thải thải có thể được xử lý bằng khí xoáy, nồng độ và máy lọc để giảm đáng kể ô nhiễm không khí.chứa các dung môi hữu cơ cần được phục hồi, thiết kế chân không có sẵn.
Để bốc hơi 1kg nước chỉ cần khoảng 1,2kg hơi nước cho các vật liệu bùn.
Tính năng sản phẩm
- Dễ sử dụng.
- Cần chú ý tối thiểu.
- Các dụng cụ đơn giản theo dõi quá trình
- Hiệu quả cao
- Khối lượng khí thải thấp
Chi phí bảo trì thấp
- Được thiết kế cho mô-men xoắn lớn và tốc độ vận hành thấp
- Thiết kế đơn giản bền cho dễ dàng và bảo trì thấp
- Không có bộ phận bên trong để điều chỉnh hoặc duy trì
- Không liên lạc kim loại với kim loại.
- Các trục, vòng bi khối gối và các thành phần ổ đĩa được thiết kế để tồn tại lâu dài trong điều kiện bất lợi, đảm bảo tính toàn vẹn cơ học lâu dài
- Khung mạnh mẽ hỗ trợ các vòng bi chốt gối
- Hộp nhồi bột dầu. thiết kế phong ấn thay thế có sẵn
Chi phí lắp đặt thấp
- Được thiết kế với cấu trúc nhỏ gọn
- Hệ thống khí thải nhỏ
- Loại bỏ trục dọc làm giảm yêu cầu kích thước tòa nhà
Ưu điểm kỹ thuật
1) Hiệu quả nhiệt cao có thể đạt 95%
2) môi trường chuyển nhiệt không tiếp xúc với sản phẩm.
3) Không sử dụng khí để vận chuyển sản phẩm.
4) Kiểm soát nhiệt độ chính xác
5) Chất lượng sản phẩm đồng nhất, thông qua trộn và di chuyển sản phẩm
6) Quá trình liên tục trên cơ sở một lần
7) Tỷ lệ phân phối nhiệt cao so với khối lượng quá trình - không gian sàn giảm
8) Dễ dàng vận hành, đòi hỏi ít chú ý
9) An toàn hơn so với sấy khô trực tiếp khi xử lý vật liệu dễ cháy
10) Thiết kế đơn giản bền cho dễ dàng và bảo trì thấp
11) Các trục quay ngược kép với đĩa trộn độc đáo tạo ra sự trộn chặt chẽ, chuyển nhiệt đồng đều, tốc độ chuyển nhiệt cao và hiệu ứng tự làm sạch.Một khu vực chuyển nhiệt lớn để tỷ lệ khối lượng đạt được bằng cách sử dụng đĩa rỗng và một bình áo khoácKết quả là một máy nhỏ gọn với yêu cầu không gian ít hơn và chi phí lắp đặt thấp hơn.
12) Máy sấy chèo dòng CHPD vận chuyển vật liệu, bất kể tính năng xử lý của nó.Điều kiện trước thức ăn bằng cách trộn với sản phẩm khô tái chếĐiều này dẫn đến chi phí vốn, vận hành và bảo trì thấp hơn.
Ứng dụng sản phẩm
Máy sấy lưỡi đã được sử dụng thành công trong thực phẩm, hóa chất, hóa dầu, thuốc nhuộm, bùn công nghiệp và các lĩnh vực khác.tính năng trộn làm cho nó hoàn thành các hoạt động đơn vị sau:: đốt cháy (nhiệt độ thấp), làm mát, sấy khô (khôi phục dung môi), sưởi ấm (đóng chảy), phản ứng và khử trùng.khối lượng hiệu quả trên mỗi đơn vị diện tích chuyển nhiệt tăng lên, giảm thời gian chế biến. bề mặt chuyển nhiệt trong lưỡi dao hình ốc với chức năng tự làm sạch. Tính năng trộn nén - mở rộng làm cho vật liệu trộn đồng đều.Vật liệu dọc theo trục vào một chuyển động "dòng chảy cắm", trong vùng trục, nhiệt độ vật liệu, độ ẩm, trộn một mức độ rất nhỏ của độ dốc.
Các thông số kỹ thuật
| Mô hình | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| Khu vực chuyển nhiệt ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Khối lượng thực tế ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Phạm vi tốc độ ((rpm) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| Công suất truyền tải ((kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Chiều rộng thiết bị ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Chiều rộng tổng thể ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Chiều dài thiết bị (m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Tổng chiều dài ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Chiều cao trung tâm (m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Tổng chiều cao thiết bị (m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
Bản phác thảo về cấu trúc

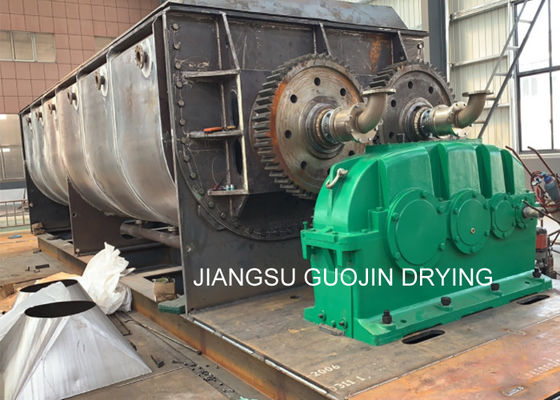

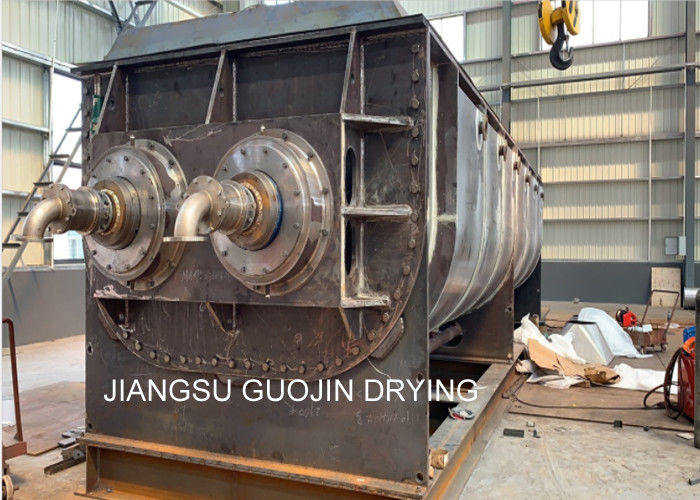

Triển lãm sản phẩm
