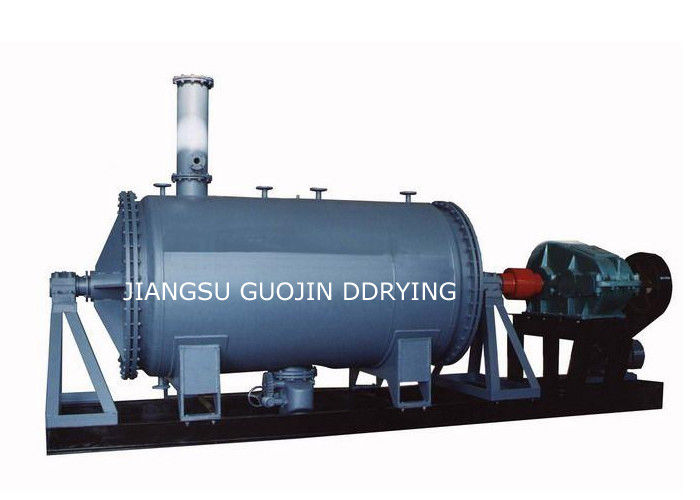

Máy sấy chân không quay có cánh khuấy bùn 1200L
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Guojin |
| Chứng nhận: | ISO |
| Số mô hình: | HVRD-2000 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Thùng carton xuất khẩu tiêu chuẩn |
| Thời gian giao hàng: | 20-30 ngày |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Item Name: | 500L-15000L Rotary Harrow Paddle Vacuum Dryer For Sludge | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-2000 | Working volume: | 1200 L |
| Cylinder size: | 1000x2600 mm | Stirring revolution: | 8-10 rpm |
| Power: | 7.5 kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 7.5+2.2 M2 |
| Heating source: | Steam & electricity & Gas Oil | ||
| Làm nổi bật: | Máy sấy chân không quay có cánh khuấy,Máy sấy chân không quay 1200L,Máy sấy chân không quay 1200l |
||
Mô tả sản phẩm
500L-15000L Rotary Harrow Paddle Máy sấy chân không cho bùn
Máy sấy cào chân không là một loại máy sấy mới, được thiết kế với sự kết hợp của nguyên tắc sấy nhiệt của lưỡi chèo, với hiệu suất sấy cao hơn, cho nhiều loại nguyên liệu thô.
Các cánh quạt và vít được trang bị bên trong với sự trộn liên tục, trục và tâm của nguyên liệu thô, làm cho các vật liệu được sấy khô đồng đều hơn.khi nguyên liệu thô được xoay bằng lưỡi trộn, chúng tăng tốc độ tiếp xúc của vật liệu với bề mặt sưởi ấm của máy sấy,vì vậy tốc độ truyền nhiệt được tăng lên và thuận lợi cho sự bốc hơi ẩm.
Cấu trúc sản phẩm
2.1 Thùng nạp nguyên liệu thô sẽ được trang bị áo khoác sưởi ấm và lớp cách nhiệt sẽ được trang bị bên ngoài áo khoác, ngăn chặn sự chuyển nhiệt,và cũng giảm mất nhiệt. lỗ xả được trang bị với phần dưới của xi lanh, trên đỉnh của xi lanh với hai lỗ cho ăn và một lối thoát khí.Các nguyên liệu thô nên được cấp bằng nhau từ hai lỗ cho ănCapacity feed tốt nhất là khoảng 60% -80% khối lượng của xi lanh,capacity feed tối đa không nên vượt quá 80%, nếu không sẽ ảnh hưởng đến việc xả khí bốc hơi trơn tru.Khi nguyên liệu thô dính đang ăn, khả năng cung cấp nên được giảm, để ngăn chặn động cơ truyền tải quá tải, thiệt hại cho thiết bị.
2.2 trục rỗng được đặt bên trong trung tâm của xi lanh, trong môi trường sưởi ấm sẽ được đưa vào trục (như dầu dẫn nóng hoặc nước nóng).
2.3 Trên trục rỗng được phân phối với lưỡi chèo với một góc nhất định, lưỡi chèo cũng rỗng trong quá trình truyền nhiệt,đầu vào và đầu ra của dẫn dầu nóng được trang bị bên trong lưỡi,để đảm bảo hiệu quả chuyển nhiệt trong quá trình sấy
2.4 Các niêm phong: Các niêm phong đóng gói được trang bị trong trục và xi lanh.
2.5 Chuyển số: Ngoại trừ các mô hình đặc biệt, chúng tôi thường áp dụng kiểu truyền dây chuyền hoặc bánh răng.với vòng bi cuộn cong và vòng bi quả rãnh sâu kết hợpĐể đáp ứng các yêu cầu của lực radial và lực trục.
Đặc điểm cấu trúc sản phẩm
1Được cài đặt trộn trong máy, nó làm cho nguyên liệu thô hình thành trạng thái của vòng tròn liên tục bên trong cơ thể, do đó làm nóng đồng nhất của nguyên liệu thô được nâng cao rất nhiều.
2Được cài đặt trộn trong máy, bùn và vật liệu dạng dán có thể được làm khô dễ dàng.
3Thiết kế đặc biệt cho cổng xả, làm cho niêm phong tốt hơn và tích lũy vật liệu ít hơn, xả dễ dàng.
4Có hai mô hình niêm phong, niêm phong cơ học và niêm phong đóng gói. Thiết kế cung cấp niêm phong tốt và tuổi thọ dài.
5Các kỹ thuật đặc biệt của trục và rake hỗ trợ sức mạnh cao và đồng tâm.
6Các phương tiện trong trục và rung động thêm thiết bị sẽ được trang bị theo yêu cầu
7Sử dụng các loại lọc khác nhau theo vật liệu khác nhau.
Ứng dụng sản phẩm
Thiết bị sấy khô bằng chân không được thiết kế để sấy khô bùn, vật liệu đậm chất, bột, vật liệu nhạy cảm nhiệt đòi hỏi phải sấy ở nhiệt độ thấp, vật liệu dễ bị oxy hóa,cũng như các chất nổThiết bị sấy chân không này được áp dụng cho các ngành công nghiệp dược phẩm, dinh dưỡng, thực phẩm, hóa học và các ngành công nghiệp khác.
Nguyên tắc hoạt động của sản phẩm
Cấu trúc chính của máy sấy xả lưỡi chèo là xi lanh tròn và một trục rỗng quay được trang bị ở giữa xi lanh. Trên trục được phân phối lưỡi chèo rỗng,nhiệt được chuyển qua áo khoác trong xi lanh và bề mặt của lưỡi dao rỗng,và độ ẩm bốc hơi.Trong quá trình sưởi ấm,blades cũng sẽ trộn các vật liệu,để cập nhật khu vực sưởi ấm.
Các thông số kỹ thuật
| Điểm | loại | ||||||||
| Tên (đơn vị) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Khối lượng làm việc ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Kích thước trong xi lanh ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Chuyển động vòng quay (rpm) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| Sức mạnh ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Áp suất thiết kế của áo khoác (Mpa) | <0.3 | ||||||||
| Áp lực trong xi lanh ((Mpa) | - 0.09~-0.096 | ||||||||
| Khu vực chuyển nhiệt ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | 9+2.5 | 14 + 3.5 | 21.6+5.5 | 24.3+5.5 |
Biểu đồ luồng sản phẩm

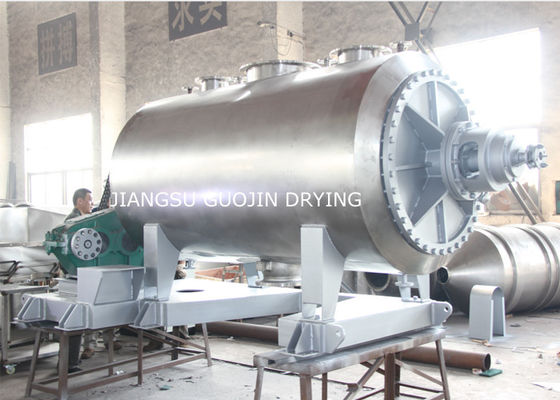

Triển lãm sản phẩm
Điện, hơi nước, khí tự nhiên hoặc khác
