Máy sấy chân không làm nóng hơi nước 7,5KW 10 vòng / phút cho bột màu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Guojin |
| Chứng nhận: | ISO |
| Số mô hình: | HVRD-2000 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Thùng carton xuất khẩu tiêu chuẩn |
| Thời gian giao hàng: | 20-30 ngày |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Item Name: | Steam Heating Chemical Vacuum Rake Dryer For Dyes And Pigment | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-2000 | Working volume: | 1200L |
| Cylinder size: | 1000x2600mm | Stirring revolution: | 8-10rpm |
| Power: | 7.5kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 7.5+2.2M2 |
| Heating source: | Steam | ||
| Làm nổi bật: | Máy sấy chân không 7,5KW,Máy sấy chân không 10 vòng / phút |
||
Mô tả sản phẩm
Máy làm khô bằng ống hút hơi nóng hóa học cho thuốc nhuộm và sắc tố
Thiết bị sấy khô chân không là loại thiết bị sấy chân không hiệu quả cao. Nó áp dụng cấu trúc áo khoác, và áo khoác có thể được làm nóng bằng hơi nước, nước nóng hoặc dầu dẫn.Chiếc áo khoác chuyển nhiệt đến thành bên trong vỏ bằng cách dẫn điện hoặc bức xạCác vật liệu khô được thêm vào máy sấy thông qua một lỗ ở giữa vỏ máy.Bề mặt tiếp xúc với các bức tường bên trong của vỏ liên tục cập nhật, dẫn đến tốc độ sấy khô cao và các sản phẩm hoàn thành đồng nhất.
Cấu trúc sản phẩm
2.1 Thùng nạp nguyên liệu thô sẽ được trang bị áo khoác sưởi ấm và lớp cách nhiệt sẽ được trang bị bên ngoài áo khoác, ngăn chặn sự chuyển nhiệt,và cũng giảm mất nhiệt. lỗ xả được trang bị với phần dưới của xi lanh, trên đỉnh của xi lanh với hai lỗ cho ăn và một lối thoát khí.Các nguyên liệu thô nên được cấp bằng nhau từ hai lỗ cho ănCapacity feed tốt nhất là khoảng 60% -80% khối lượng của xi lanh,capacity feed tối đa không nên vượt quá 80%, nếu không sẽ ảnh hưởng đến việc xả khí bốc hơi trơn tru.Khi nguyên liệu thô dính đang ăn, khả năng cung cấp nên được giảm, để ngăn chặn động cơ truyền tải quá tải, thiệt hại cho thiết bị.
2.2 trục rỗng được đặt bên trong trung tâm của xi lanh, trong môi trường sưởi ấm sẽ được đưa vào trục (như dầu dẫn nóng hoặc nước nóng).
2.3 Trên trục rỗng được phân phối với lưỡi chèo với một góc nhất định, lưỡi chèo cũng rỗng trong quá trình truyền nhiệt,đầu vào và đầu ra của dẫn dầu nóng được trang bị bên trong lưỡi,để đảm bảo hiệu quả chuyển nhiệt trong quá trình sấy
2.4 Các niêm phong: Các niêm phong đóng gói được trang bị trong trục và xi lanh.
2.5 Chuyển số: Ngoại trừ các mô hình đặc biệt, chúng tôi thường áp dụng kiểu truyền dây chuyền hoặc bánh răng.với vòng bi cuộn cong và vòng bi quả rãnh sâu kết hợpĐể đáp ứng các yêu cầu của lực radial và lực trục.
Đặc điểm cấu trúc sản phẩm
1Được cài đặt trộn trong máy, nó làm cho nguyên liệu thô hình thành trạng thái của vòng tròn liên tục bên trong cơ thể, do đó làm nóng đồng nhất của nguyên liệu thô được nâng cao rất nhiều.
2Được cài đặt trộn trong máy, bùn và vật liệu dạng dán có thể được làm khô dễ dàng.
3Thiết kế đặc biệt cho cổng xả, làm cho niêm phong tốt hơn và tích lũy vật liệu ít hơn, xả dễ dàng.
4Có hai mô hình niêm phong, niêm phong cơ học và niêm phong đóng gói. Thiết kế cung cấp niêm phong tốt và tuổi thọ dài.
5Các kỹ thuật đặc biệt của trục và rake hỗ trợ sức mạnh cao và đồng tâm.
6Các phương tiện trong trục và rung động thêm thiết bị sẽ được trang bị theo yêu cầu
7Sử dụng các loại lọc khác nhau theo vật liệu khác nhau.
Ứng dụng sản phẩm
Thiết bị sấy khô bằng chân không được thiết kế để sấy khô bùn, vật liệu đậm chất, bột, vật liệu nhạy cảm nhiệt đòi hỏi phải sấy ở nhiệt độ thấp, vật liệu dễ bị oxy hóa,cũng như các chất nổThiết bị sấy chân không này được áp dụng cho các ngành công nghiệp dược phẩm, dinh dưỡng, thực phẩm, hóa học và các ngành công nghiệp khác.
Nguyên tắc hoạt động của sản phẩm
HVRD Vacuum Harrow Dryer là một loại thiết bị sấy chân không gián đoạn mới, vật liệu ướt bằng cách bốc hơi dẫn, với trộn trộn sẽ loại bỏ vật liệu trên bề mặt nóng,và di chuyển trong thùng để tạo thành một dòng chảy lưu thông của nước bay hơi bằng máy bơm chân không.
Các thông số kỹ thuật
| Điểm | loại | ||||||||
| Tên (đơn vị) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Khối lượng làm việc ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Kích thước trong xi lanh ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Chuyển động vòng quay (rpm) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| Sức mạnh ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Áp suất thiết kế của áo khoác (Mpa) | <0.3 | ||||||||
| Áp lực trong xi lanh ((Mpa) | - 0.09~-0.096 | ||||||||
| Khu vực chuyển nhiệt ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | 9+2.5 | 14 + 3.5 | 21.6+5.5 | 24.3+5.5 |
Biểu đồ luồng sản phẩm

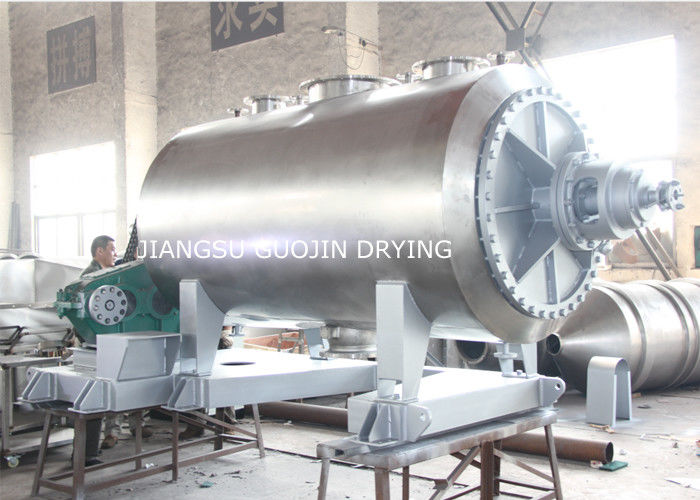

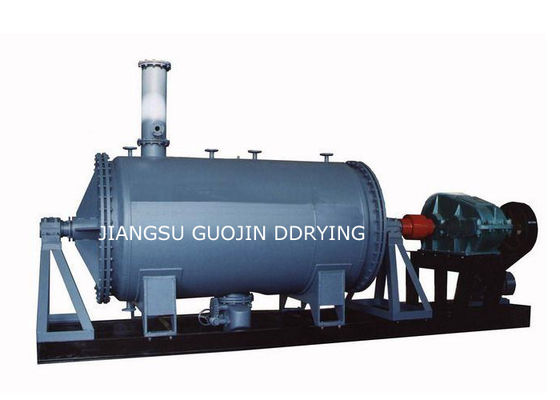

Triển lãm sản phẩm
Điện, hơi nước, khí tự nhiên hoặc khác
