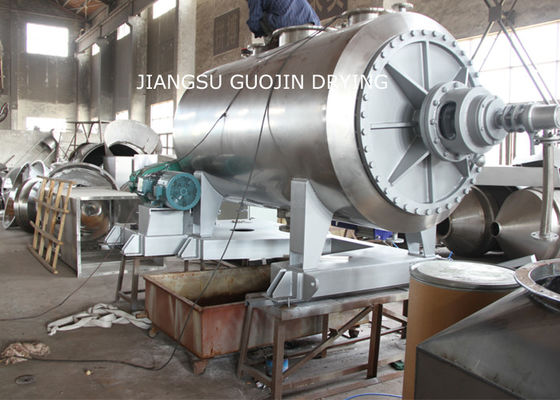

Máy sấy chân không quay dung môi hữu cơ 600L
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Guojin |
| Chứng nhận: | ISO |
| Số mô hình: | HVRD-1000 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Thùng carton xuất khẩu tiêu chuẩn |
| Thời gian giao hàng: | 20-30 ngày |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Item Name: | Organic Solvent Rotary Vacuum Rake Drying Machine | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-1000 | Working volume: | 600 L |
| Cylinder size: | 800x2000 mm | Stirring revolution: | 10 rpm |
| Power: | 5.5 kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 4.5+1.5 M2 |
| Heating source: | Electrical, Steam,Natural gas or other | ||
| Làm nổi bật: | Máy sấy chân không dung môi hữu cơ,Máy sấy chân không 600L,Máy sấy chân không quay 600L |
||
Mô tả sản phẩm
Máy làm khô cẩu chân không xoay bằng dung môi hữu cơ
Thiết bị sấy khô chân không là loại thiết bị sấy chân không hiệu quả cao. Nó áp dụng cấu trúc áo khoác, và áo khoác có thể được làm nóng bằng hơi nước, nước nóng hoặc dầu dẫn.Chiếc áo khoác chuyển nhiệt đến thành bên trong vỏ bằng cách dẫn điện hoặc bức xạCác vật liệu khô được thêm vào máy sấy thông qua một lỗ ở giữa vỏ máy.Bề mặt tiếp xúc với các bức tường bên trong của vỏ liên tục cập nhật, dẫn đến tốc độ sấy khô cao và các sản phẩm hoàn thành đồng nhất.
Cấu trúc sản phẩm
2.1 Thùng nạp nguyên liệu thô sẽ được trang bị áo khoác sưởi ấm và lớp cách nhiệt sẽ được trang bị bên ngoài áo khoác, ngăn chặn sự chuyển nhiệt,và cũng giảm mất nhiệt. lỗ xả được trang bị với phần dưới của xi lanh, trên đỉnh của xi lanh với hai lỗ cho ăn và một lối thoát khí.Các nguyên liệu thô nên được cấp bằng nhau từ hai lỗ cho ănCapacity feed tốt nhất là khoảng 60% -80% khối lượng của xi lanh,capacity feed tối đa không nên vượt quá 80%, nếu không sẽ ảnh hưởng đến việc xả khí bốc hơi trơn tru.Khi nguyên liệu thô dính đang ăn, khả năng cung cấp nên được giảm, để ngăn chặn động cơ truyền tải quá tải, thiệt hại cho thiết bị.
2.2 trục rỗng được đặt bên trong trung tâm của xi lanh, trong môi trường sưởi ấm sẽ được đưa vào trục (như dầu dẫn nóng hoặc nước nóng).
2.3 Trên trục rỗng được phân phối với lưỡi chèo với một góc nhất định, lưỡi chèo cũng rỗng trong quá trình truyền nhiệt,đầu vào và đầu ra của dẫn dầu nóng được trang bị bên trong lưỡi,để đảm bảo hiệu quả chuyển nhiệt trong quá trình sấy
2.4 Các niêm phong: Các niêm phong đóng gói được trang bị trong trục và xi lanh.

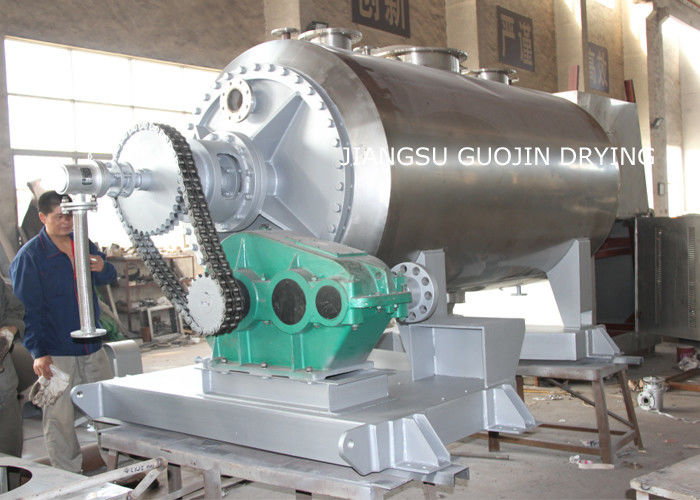

2.5 Chuyển số: Ngoại trừ các mô hình đặc biệt, chúng tôi thường áp dụng kiểu truyền dây chuyền hoặc bánh răng.với vòng bi cuộn cong và vòng bi quả rãnh sâu kết hợpĐể đáp ứng các yêu cầu của lực radial và lực trục.
Đặc điểm cấu trúc sản phẩm
Máy sấy đơn giản để vận hành, dễ dàng kiểm soát vật liệu, làm giảm đáng kể cường độ lao động của công nhân, cũng giảm ô nhiễm vật liệu trong quá trình sấy cùng một lúc.
1. Máy giảm: máy giảm được lắp đặt ở phía bên phải của máy. Động cơ được điều khiển bởi vít và dây đai V đến đơn vị bánh răng, xoay trục đến răng cào,và cuối cùng xi lanh xoay và có được tốc độ 6~ 10 r / min.
2Thiết bị cơ sở động cơ: Động cơ được gắn trên mặt phải của bảng hoạt động, có thể được điều chỉnh lên và xuống, để V-belt phù hợp chặt.
3Thiết bị điều khiển điện (Tiêu chuẩn EU): Tất cả các điều khiển điện, nút, đèn được cài đặt trong hộp điều khiển, hoạt động có thể được điều khiển dựa trên hướng dẫn văn bản bảng điều khiển.Hướng quay tích cực và ngược của trục khuấy có thể được điều chỉnh theo đặc điểm của vật liệuNói chung, nó có thể được kiểm soát trong khoảng 5 phút (tức là sau khi dừng lại trong 5 phút, sau đó lùi lại trong 5 phút).
4.Bụi chân không: Được sử dụng để chiết xuất dung môi (hoặc nước) từ bể bốc hơi.
5. Cấu trúc niêm phong: Các trục ở cả hai đầu được niêm phong bằng PTFE, niêm phong trong chân không để đạt được hiệu ứng niêm phong tốt.
6Các trục hỗn hợp với ống thép không gỉ tường dày, cánh tay cào răng cào được làm bằng thép không gỉ tấm thép không gỉ liền mạch.
Ứng dụng sản phẩm
Thiết bị sấy khô bằng chân không được thiết kế để sấy khô bùn, vật liệu đậm chất, bột, vật liệu nhạy cảm nhiệt đòi hỏi phải sấy ở nhiệt độ thấp, vật liệu dễ bị oxy hóa,cũng như các chất nổThiết bị sấy chân không này được áp dụng cho các ngành công nghiệp dược phẩm, dinh dưỡng, thực phẩm, hóa học và các ngành công nghiệp khác.
Nguyên tắc hoạt động của sản phẩm
HVRD Vacuum Harrow Dryer là một loại thiết bị sấy chân không gián đoạn mới, vật liệu ướt bằng cách bốc hơi dẫn, với trộn trộn sẽ loại bỏ vật liệu trên bề mặt nóng,và di chuyển trong thùng để tạo thành một dòng chảy lưu thông của nước bay hơi bằng máy bơm chân không.
Các thông số kỹ thuật
| Điểm | loại | ||||||||
| Tên (đơn vị) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Khối lượng làm việc ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Kích thước trong xi lanh ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Chuyển động vòng quay (rpm) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| Sức mạnh ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Áp suất thiết kế của áo khoác (Mpa) | <0.3 | ||||||||
| Áp lực trong xi lanh ((Mpa) | - 0.09~-0.096 | ||||||||
| Khu vực chuyển nhiệt ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | 9+2.5 | 14 + 3.5 | 21.6+5.5 | 24.3+5.5 |
Biểu đồ luồng sản phẩm
Triển lãm sản phẩm
Điện, hơi nước, khí tự nhiên hoặc khác
