Máy sấy chân không cánh quạt quay 10rpm 5.5KW cho vật liệu dạng lỏng
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Guojin |
| Chứng nhận: | ISO |
| Số mô hình: | HVRD-1000 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Thùng carton xuất khẩu tiêu chuẩn |
| Thời gian giao hàng: | 20-30 ngày |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Item Name: | Rotary Rake Harrow Vacuum Paddle Dryer Suitable For Liquid Form Materials | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-1000 | Working volume: | 600L |
| Cylinder size: | 800x2000mm | Stirring revolution: | 10rpm |
| Power: | 5.5kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 4.5+1.5M2 |
| Heating source: | Electrical, Steam, natural gas or other | ||
| Làm nổi bật: | Máy sấy cánh khuấy chân không 5.5KW,Máy sấy cánh khuấy chân không 10 vòng / phút,Máy sấy cánh quay 5.5KW |
||
Mô tả sản phẩm
Rotary Rake Harrow Vacuum Paddle Dryer thích hợp cho vật liệu dạng lỏng
Máy sấy cào chân không là một loại máy sấy mới, được thiết kế với sự kết hợp của nguyên tắc sấy nhiệt của lưỡi chèo, với hiệu suất sấy cao hơn, cho nhiều loại nguyên liệu thô.
Các cánh quạt và vít được trang bị bên trong với sự trộn liên tục, trục và tâm của nguyên liệu thô, làm cho các vật liệu được sấy khô đồng đều hơn.khi nguyên liệu thô được xoay bằng lưỡi trộn, chúng tăng tốc độ tiếp xúc của vật liệu với bề mặt sưởi ấm của máy sấy,vì vậy tốc độ truyền nhiệt được tăng lên và thuận lợi cho sự bốc hơi ẩm.
Cấu trúc sản phẩm
2.1 Thùng nạp nguyên liệu thô sẽ được trang bị áo khoác sưởi ấm và lớp cách nhiệt sẽ được trang bị bên ngoài áo khoác, ngăn chặn sự chuyển nhiệt,và cũng giảm mất nhiệt. lỗ xả được trang bị với phần dưới của xi lanh, trên đỉnh của xi lanh với hai lỗ cho ăn và một lối thoát khí.Các nguyên liệu thô nên được cấp bằng nhau từ hai lỗ cho ănCapacity feed tốt nhất là khoảng 60% -80% khối lượng của xi lanh,capacity feed tối đa không nên vượt quá 80%, nếu không sẽ ảnh hưởng đến việc xả khí bốc hơi trơn tru.Khi nguyên liệu thô dính đang ăn, khả năng cung cấp nên được giảm, để ngăn chặn động cơ truyền tải quá tải, thiệt hại cho thiết bị.
2.2 trục rỗng được đặt bên trong trung tâm của xi lanh, trong môi trường sưởi ấm sẽ được đưa vào trục (như dầu dẫn nóng hoặc nước nóng).
2.3 Trên trục rỗng được phân phối với lưỡi chèo với một góc nhất định, lưỡi chèo cũng rỗng trong quá trình truyền nhiệt,đầu vào và đầu ra của dẫn dầu nóng được trang bị bên trong lưỡi,để đảm bảo hiệu quả chuyển nhiệt trong quá trình sấy
2.4 Các niêm phong: Các niêm phong đóng gói được trang bị trong trục và xi lanh.
2.5 Chuyển số: Ngoại trừ các mô hình đặc biệt, chúng tôi thường áp dụng kiểu truyền dây chuyền hoặc bánh răng.với vòng bi cuộn cong và vòng bi quả rãnh sâu kết hợpĐể đáp ứng các yêu cầu của lực radial và lực trục.
Đặc điểm cấu trúc sản phẩm
Máy sấy đơn giản để vận hành, dễ dàng kiểm soát vật liệu, làm giảm đáng kể cường độ lao động của công nhân, cũng giảm ô nhiễm vật liệu trong quá trình sấy cùng một lúc.
1. Máy giảm: máy giảm được lắp đặt ở phía bên phải của máy. Động cơ được điều khiển bởi vít và dây đai V đến đơn vị bánh răng, xoay trục đến răng cào,và cuối cùng xi lanh xoay và có được tốc độ 6~ 10 r / min.
2Thiết bị cơ sở động cơ: Động cơ được gắn trên mặt phải của bảng hoạt động, có thể được điều chỉnh lên và xuống, để V-belt phù hợp chặt.
3Thiết bị điều khiển điện (Tiêu chuẩn EU): Tất cả các điều khiển điện, nút, đèn được cài đặt trong hộp điều khiển, hoạt động có thể được điều khiển dựa trên hướng dẫn văn bản bảng điều khiển.Hướng quay tích cực và ngược của trục khuấy có thể được điều chỉnh theo đặc điểm của vật liệuNói chung, nó có thể được kiểm soát trong khoảng 5 phút (tức là sau khi dừng lại trong 5 phút, sau đó lùi lại trong 5 phút).
4.Bụi chân không: Được sử dụng để chiết xuất dung môi (hoặc nước) từ bể bốc hơi.
5. Cấu trúc niêm phong: Các trục ở cả hai đầu được niêm phong bằng PTFE, niêm phong trong chân không để đạt được hiệu ứng niêm phong tốt.
6Các trục hỗn hợp với ống thép không gỉ tường dày, cánh tay cào răng cào được làm bằng thép không gỉ tấm thép không gỉ liền mạch.
Ứng dụng sản phẩm
1. Sấy cho các vật liệu bên dưới trong ngành công nghiệp dược phẩm, thực phẩm và hóa chất vv
2- Thích hợp cho dạng lỏng dày, bột, vật liệu bột.
3- Vật liệu cảm biến nhiệt độ đòi hỏi khô ở nhiệt độ thấp.
4Một chất nổ, kích thích mạnh, cực kỳ độc hại, vật liệu dễ bị oxy hóa.
5- Yêu cầu lấy lại các vật liệu của dung môi hữu cơ.
Nguyên tắc hoạt động của sản phẩm
HVRD Vacuum Harrow Dryer là một loại thiết bị sấy chân không gián đoạn mới, vật liệu ướt bằng cách bốc hơi dẫn, với trộn trộn sẽ loại bỏ vật liệu trên bề mặt nóng,và di chuyển trong thùng để tạo thành một dòng chảy lưu thông của nước bay hơi bằng máy bơm chân không.
Các thông số kỹ thuật
| Điểm | loại | ||||||||
| Tên (đơn vị) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Khối lượng làm việc ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Kích thước trong xi lanh ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Chuyển động vòng quay (rpm) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| Sức mạnh ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Áp suất thiết kế của áo khoác (Mpa) | <0.3 | ||||||||
| Áp lực trong xi lanh ((Mpa) | - 0.09~-0.096 | ||||||||
| Khu vực chuyển nhiệt ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | 9+2.5 | 14 + 3.5 | 21.6+5.5 | 24.3+5.5 |
Biểu đồ luồng sản phẩm

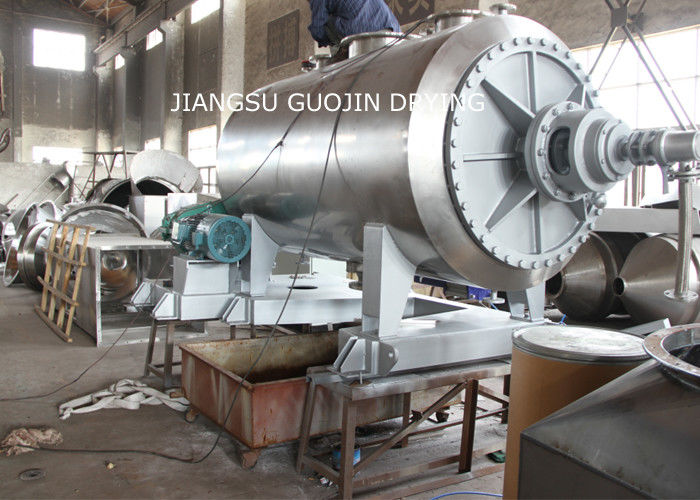

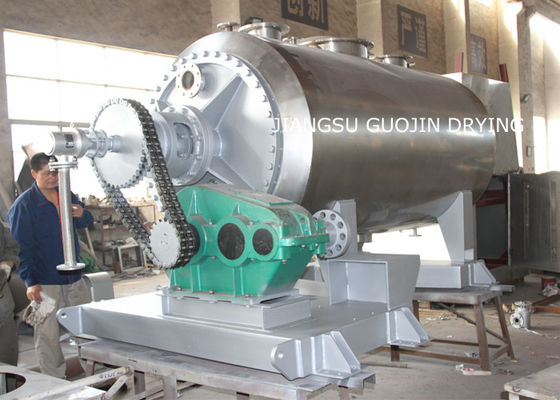

Triển lãm sản phẩm
Điện, hơi nước, khí tự nhiên hoặc khác
