Vật liệu dễ bị ôxy hóa Máy làm khô chân không bừa bãi 300L
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Guojin |
| Chứng nhận: | ISO |
| Số mô hình: | HVRD-500 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Thùng carton xuất khẩu tiêu chuẩn |
| Thời gian giao hàng: | 20-30 ngày |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Item Name: | Vacuum Harrow Rake Dryer For Easily Oxidized/Explosive Material | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-500 | Working volume: | 300 L |
| Cylinder size: | 600x1500 mm | Stirring revolution: | 10-15 rpm |
| Power: | 3 kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 2.4+1 M2 |
| Heating source: | Electrical, steam, natural gas or other | ||
| Làm nổi bật: | Máy sấy chân không Harrow Rake,Máy sấy chân không 300L,Máy sấy cào chân không vật liệu dễ bị oxy hóa |
||
Mô tả sản phẩm
Máy làm khô cẩu chân không cho vật liệu dễ bị oxy hóa / nổ
Máy sấy cào chân không là một loại máy sấy mới, được thiết kế với sự kết hợp của nguyên tắc sấy nhiệt của lưỡi chèo, với hiệu suất sấy cao hơn, cho nhiều loại nguyên liệu thô.
Các cánh quạt và vít được trang bị bên trong với sự trộn liên tục, trục và tâm của nguyên liệu thô, làm cho các vật liệu được sấy khô đồng đều hơn.khi nguyên liệu thô được xoay bằng lưỡi trộn, chúng tăng tốc độ tiếp xúc của vật liệu với bề mặt sưởi ấm của máy sấy,vì vậy tốc độ truyền nhiệt được tăng lên và thuận lợi cho sự bốc hơi ẩm.
Cấu trúc sản phẩm
2.1 Thùng nạp nguyên liệu thô sẽ được trang bị áo khoác sưởi ấm và lớp cách nhiệt sẽ được trang bị bên ngoài áo khoác, ngăn chặn sự chuyển nhiệt,và cũng giảm mất nhiệt. lỗ xả được trang bị với phần dưới của xi lanh, trên đỉnh của xi lanh với hai lỗ cho ăn và một lối thoát khí.Các nguyên liệu thô nên được cấp bằng nhau từ hai lỗ cho ănCapacity feed tốt nhất là khoảng 60% -80% khối lượng của xi lanh,capacity feed tối đa không nên vượt quá 80%, nếu không sẽ ảnh hưởng đến việc xả khí bốc hơi trơn tru.Khi nguyên liệu thô dính đang ăn, khả năng cung cấp nên được giảm, để ngăn chặn động cơ truyền tải quá tải, thiệt hại cho thiết bị.
2.2 trục rỗng được đặt bên trong trung tâm của xi lanh, trong môi trường sưởi ấm sẽ được đưa vào trục (như dầu dẫn nóng hoặc nước nóng).

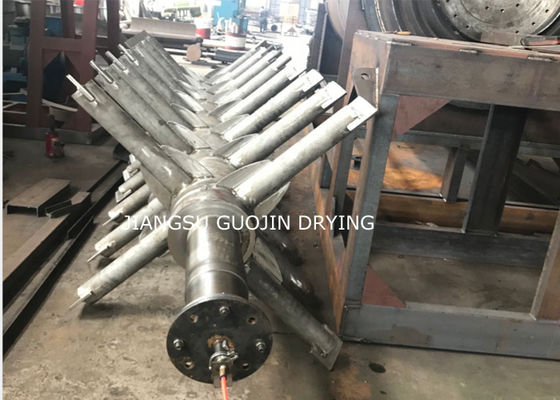

2.3 Trên trục rỗng được phân phối với lưỡi chèo với một góc nhất định, lưỡi chèo cũng rỗng trong quá trình truyền nhiệt,đầu vào và đầu ra của dẫn dầu nóng được trang bị bên trong lưỡi,để đảm bảo hiệu quả chuyển nhiệt trong quá trình sấy
2.4 Các niêm phong: Các niêm phong đóng gói được trang bị trong trục và xi lanh.
2.5 Chuyển số: Ngoại trừ các mô hình đặc biệt, chúng tôi thường áp dụng kiểu truyền dây chuyền hoặc bánh răng.với vòng bi cuộn cong và vòng bi quả rãnh sâu kết hợpĐể đáp ứng các yêu cầu của lực radial và lực trục.
Đặc điểm cấu trúc sản phẩm
3.1 Cấu trúc nhỏ gọn, diện tích nhỏ.
3.2 Sử dụng nhiệt cao, chi phí vận hành thấp.
3.3 Khả năng thích nghi rộng của nguyên liệu thô, mức độ sấy đều.
3.4 Thích hợp cho việc sấy khô nhiều loại nguyên liệu thô.
Ứng dụng sản phẩm
1. Sấy cho các vật liệu bên dưới trong ngành công nghiệp dược phẩm, thực phẩm và hóa chất vv
2- Thích hợp cho dạng lỏng dày, bột, vật liệu bột.
3- Vật liệu cảm biến nhiệt độ đòi hỏi khô ở nhiệt độ thấp.
4Một chất nổ, kích thích mạnh, cực kỳ độc hại, vật liệu dễ bị oxy hóa.
5- Yêu cầu lấy lại các vật liệu của dung môi hữu cơ.
Nguyên tắc hoạt động của sản phẩm
HVRD Vacuum Harrow Dryer là một loại thiết bị sấy chân không gián đoạn mới, vật liệu ướt bằng cách bốc hơi dẫn, với trộn trộn sẽ loại bỏ vật liệu trên bề mặt nóng,và di chuyển trong thùng để tạo thành một dòng chảy lưu thông của nước bay hơi bằng máy bơm chân không.
Các thông số kỹ thuật
| Điểm | loại | ||||||||
| Tên (đơn vị) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Khối lượng làm việc ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Kích thước trong xi lanh ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Chuyển động vòng quay (rpm) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| Sức mạnh ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Áp suất thiết kế của áo khoác (Mpa) | <0.3 | ||||||||
| Áp lực trong xi lanh ((Mpa) | - 0.09~-0.096 | ||||||||
| Khu vực chuyển nhiệt ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | 9+2.5 | 14 + 3.5 | 21.6+5.5 | 24.3+5.5 |
Biểu đồ luồng sản phẩm

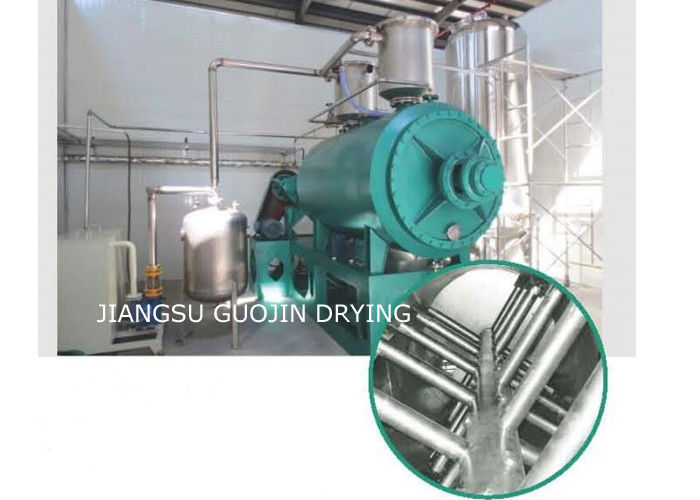

Triển lãm sản phẩm
Điện, hơi nước, khí tự nhiên hoặc khác
