Đường kính 2820mm Máy sấy tấm liên tục 3KW cho oxit sắt
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Guojin |
| Chứng nhận: | ISO |
| Số mô hình: | CPD-2200/8 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Thùng carton xuất khẩu tiêu chuẩn |
| Thời gian giao hàng: | 20-30 ngày |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Item Name: | Continuous Processing Disc Plate Dryer for Iron Oxide | Model Type: | CPD-2200/8 |
|---|---|---|---|
| Layers: | 8 | Application: | Chemical Processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 4201mm |
| Drying area: | 24.6M2 | Power: | 3 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam |
| Làm nổi bật: | Máy sấy đĩa 3KW,Máy sấy đĩa đường kính 2820mm,Máy sấy đĩa đường kính 2820mm |
||
Mô tả sản phẩm
Máy sấy đĩa đĩa xử lý liên tục cho oxit sắt
Dựa trên máy sấy hỗn hợp gián đoạn, máy sấy đĩa là một loại đĩa mang vòng tròn nóng cố định nhiều lớp được phát triển bằng cách cải thiện liên tục,được phát triển bằng cách cải tiến liên tục. Quá trình sấy khô là để vượt qua chất mang nhiệt vào mỗi lớp đĩa rỗng. Trong cách dẫn nhiệt, vật liệu ẩm đặt trên bề mặt của đĩa được làm nóng gián tiếp,và phần ướt của vật liệu cán được bay hơi dưới nhiệt độ hoạt động dưới tác động của xoay cào và cào, và hơi nước được xả cùng với khí thải của thiết bị, do đó các sản phẩm hoàn thành khô đủ điều kiện liên tục được thu được ở đáy thiết bị.
So với thiết bị sấy khô truyền thống, nó có lợi thế hiệu quả nhiệt cao, tiêu thụ năng lượng thấp, sấy đồng đều, chất lượng sản phẩm tốt, chiếm dụng nhỏ,ít thiết bị phụ trợ, ô nhiễm ít hơn, sản xuất liên tục, hoạt động thuận tiện và phạm vi ứng dụng rộng.mà đã thu hút được nhiều sự chú ý và nghiên cứu hơn.
Nguyên tắc hoạt động của máy sấy đĩa liên tục CPD
Vật liệu ướt được đưa liên tục vào lớp sấy đầu tiên trên đầu máy sấy.Nó sẽ được xoay và khuấy động bởi rake khi cánh tay rake xoay và giảm xuống đến cạnh bên ngoài của tấm sấy lớn dọc theo đường xoắn ốc nhânVật liệu sẽ được di chuyển từ tấm khô nhỏ đến cạnh bên ngoài của nó và rơi xuống cạnh bên ngoài của tấm khô lớn bên dưới.Cả hai đĩa sấy nhỏ và lớn được sắp xếp xen kẽ để các vật liệu có thể đi qua máy sấy liên tục. môi trường nhiệt có thể là hơi nước bão hòa, nước nóng hoặc dầu nhiệt. nhiệt sẽ được dẫn vào đĩa sấy rỗng từ một đầu và ra khỏi đầu kia.Các vật liệu sấy khô sẽ rơi từ lớp cuối cùng của tấm sấy khô xuống đáy máy sấy và sau đó di chuyển bằng cào đến lối thoát nước. Độ ẩm vật liệu sẽ được loại bỏ từ lối thoát khí thải trên nắp trên. Đối với máy sấy đĩa loại chân không, độ ẩm sẽ được hút ra bởi máy bơm chân không trên nắp trên.Các vật liệu khô sẽ được thải ra từ lớp dướiKhả năng sấy khô có thể được cải thiện nếu máy sấy được trang bị các thiết bị bổ sung như máy sưởi có vây, máy ngưng tụ để lấy dung môi, máy loại bỏ bụi túi, cơ chế quay lại và trộn, quạt hút,và vv.
Tính năng máy sấy đĩa liên tục CPD
1. Điều chỉnh độ dày của vật liệu, tốc độ xoay của trục chính, số lượng cánh tay của harrow, phong cách và kích thước của harrows đạt được quá trình sấy tốt nhất.
2Mỗi lớp của tấm sấy có thể được cho ăn với môi trường nóng hoặc lạnh riêng biệt để làm nóng hoặc lạnh vật liệu và làm cho kiểm soát nhiệt độ chính xác và dễ dàng.
3Thời gian của vật liệu có thể được điều chỉnh chính xác.
4- Hướng chảy duy nhất của vật liệu mà không có dòng chảy và trộn trở lại, sấy đồng đều và chất lượng ổn định, không cần trộn lại.
(2) Việc vận hành dễ dàng và đơn giản
1Bắt đầu dừng máy sấy là khá đơn giản.
2Sau khi thức ăn vật liệu được dừng lại, chúng có thể dễ dàng được thải ra khỏi máy sấy bằng cách sử dụng thùng.
3. Làm sạch cẩn thận và quan sát có thể được thực hiện bên trong thiết bị thông qua cửa sổ xem quy mô lớn.
(3) Tiêu thụ năng lượng thấp
1. Lớp vật liệu mỏng, tốc độ thấp của trục chính, sức mạnh nhỏ và năng lượng cần thiết cho hệ thống vận chuyển vật liệu.
2. Khô bằng cách dẫn nhiệt vì vậy nó có hiệu quả sưởi ấm cao và tiêu thụ năng lượng thấp.
(4) Môi trường hoạt động tốt, dung môi có thể được phục hồi và xả bột đáp ứng các yêu cầu về khí thải.
1Loại áp suất bình thường: do tốc độ lưu lượng không khí thấp bên trong thiết bị và độ ẩm cao ở phần trên và thấp ở phần dưới, bột không thể nổi lên thiết bị,do đó, hầu như không có bột bụi trong khí đuôi thải ra từ cổng xả ẩm trên đỉnh.
2. Loại đóng: được trang bị thiết bị phục hồi dung môi có thể phục hồi dung môi hữu cơ dễ dàng từ khí mang ẩm. Thiết bị phục hồi dung môi có cấu trúc đơn giản và tỷ lệ phục hồi cao,và nitơ có thể được sử dụng như khí mang ẩm trong lưu thông kín cho những người chịu đốtĐặc biệt phù hợp với việc sấy khô các vật liệu dễ cháy, nổ và độc hại.
3Loại chân không: nếu máy sấy đĩa hoạt động trong trạng thái chân không, nó đặc biệt phù hợp với việc sấy khô vật liệu nhạy cảm với nhiệt.
(5) Dễ dàng lắp đặt và không gian sử dụng nhỏ.
1Vì máy sấy là trong một toàn bộ để giao hàng, nó là khá dễ dàng để lắp đặt và sửa chữa tại chỗ chỉ bằng cách nâng.
2Vì các tấm sấy được sắp xếp theo lớp và lắp đặt theo chiều dọc, nó mất một khu vực chiếm đóng nhỏ mặc dù khu vực sấy lớn.
Các thông số kỹ thuật của máy sấy đĩa liên tục CPD
| Loại | Chiều kính ((mm) | Chiều cao ((mm) | diện tích khô ((m2) | Sức mạnh ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

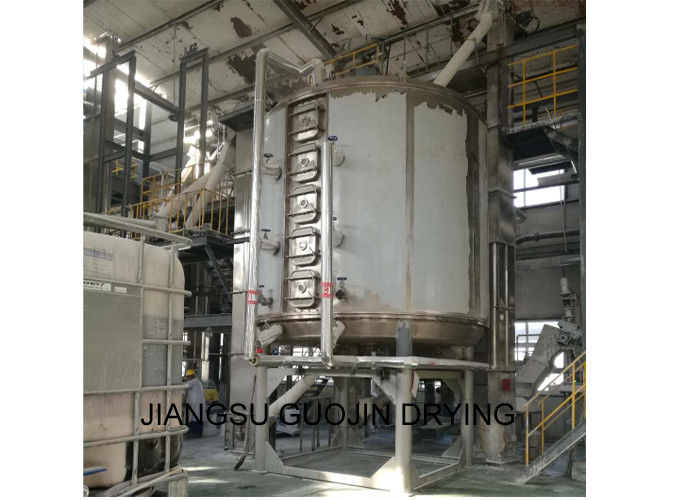

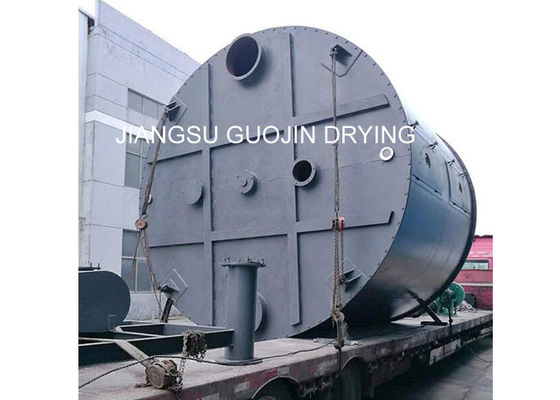

CPD liên tục đĩa đĩa máy sấy cho thấy
