Công nghiệp dược phẩm Máy sấy đĩa 10 lớp 1200mm 1000mm 8.2M2
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Guojin |
| Chứng nhận: | ISO |
| Số mô hình: | CPD-1200/10 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Thùng carton xuất khẩu tiêu chuẩn |
| Thời gian giao hàng: | 20-30 ngày |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Item Name: | 10 Layers 1200mm Disc diameter Pharmaceutical Continuous Disc Plate Dryer | Model Type: | CPD-1200/10 |
|---|---|---|---|
| Layers: | 10 | Application: | Pharmaceutical Processing |
| Big disc diameter: | 1200mm | Small disc diameter: | 1000mm |
| Dryer diamter: | 1865mm | Height: | 4137mm |
| Drying area: | 8.2M2 | Power: | 1.5 |
| Material: | Stainless steel or carbon steel | Heating source: | Electricity or Steam |
| Làm nổi bật: | Máy sấy đĩa 1000mm,Máy sấy đĩa 1200mm,Máy sấy đĩa 8.2M2 |
||
Mô tả sản phẩm
10 Lớp kính đĩa 1200mm Máy sấy đĩa liên tục dược phẩm
Máy sấy đĩa liên tục CPD Series là một thiết bị dẫn điện hiệu quả cao và sấy liên tục. cấu trúc độc đáo và nguyên tắc hoạt động của nó xác định rằng nó có lợi thế của hiệu quả nhiệt cao,tiêu thụ năng lượng thấp, diện tích sử dụng nhỏ, cấu hình đơn giản, vận hành và điều khiển dễ dàng cũng như môi trường hoạt động tốt v.v.Nó có thể được sử dụng rộng rãi trong quá trình sấy khô trong các lĩnh vực hóa học, dược phẩm, nông nghiệp, thực phẩm, thức ăn, và các ngành công nghiệp khác.
Có ba loại chính: loại áp suất bình thường, loại đóng và loại chân không; và bốn mô hình chính: 1200, 1500, 2200, 2500 và 3000; và ba loại lớp vật liệu, A (thép carbon),B (sử dụng thép không gỉ cho vật liệu tiếp xúc với khu vực), và C (sử dụng thép không gỉ cho khu vực tiếp xúc với vật liệu, đường ống hơi nước, trục chính và hỗ trợ, và lót cho thân xi lanh và nắp trên). Khu vực sấy của máy sấy là 4 đến 180.Chúng tôi đã sản xuất hàng trăm mô hình với các thiết bị phụ trợ có sẵn để đáp ứng yêu cầu của tất cả các khách hàng.
Nguyên tắc hoạt động của máy sấy đĩa liên tục CPD
Vật liệu ướt được cấp liên tục từ một bộ cấp vào tấm trên cùng của máy sấy.Các cánh tay vận chuyển xoay với cày vận chuyển vật liệu trong một mô hình xoắn ốc trên bề mặt sưởi ấm của tấmBằng cách này, sản phẩm được lật nhiều lần và thường xuyên tiếp xúc với bề mặt sấy.nơi nó rơi qua cạnh vào tấm lớn ngay bên dướiTrên tấm này, vật liệu được di chuyển về phía bên trong hướng tới lỗ trung tâm, qua đó vật liệu rơi xuống tấm nhỏ tiếp theo.Vật liệu được vận chuyển liên tục qua máy sấyVật liệu khô rơi từ tấm cuối cùng xuống bề mặt dưới của buồng sấy, nơi nó được vận chuyển bằng cách cày đến ống xả.Độ ẩm được bay hơi từ vật liệu trong quá trình vận chuyển qua máy sấyĐồng thời, không khí nóng sau khi được lọc và làm nóng được thổi vào buồng sấy.Nhiệt độ của không khí nóng là tương tự như nhiệt độ tấm và chức năng chính của nó là để truyền ẩm từ vật liệuKhí ướt sẽ được thải ra không khí sau khi được lọc.
Tính năng máy sấy đĩa liên tục CPD
(1) điều khiển dễ dàng, ứng dụng rộng
1. Điều chỉnh độ dày của vật liệu, tốc độ xoay của trục chính, số lượng cánh tay của harrow, phong cách và kích thước của harrows đạt được quá trình sấy tốt nhất.
2Mỗi lớp của tấm sấy có thể được cho ăn với môi trường nóng hoặc lạnh riêng biệt để làm nóng hoặc lạnh vật liệu và làm cho kiểm soát nhiệt độ chính xác và dễ dàng.
3Thời gian của vật liệu có thể được điều chỉnh chính xác.
4- Hướng chảy duy nhất của vật liệu mà không có dòng chảy và trộn trở lại, sấy đồng đều và chất lượng ổn định, không cần trộn lại.
(2) Việc vận hành dễ dàng và đơn giản
1Bắt đầu dừng máy sấy là khá đơn giản.
2Sau khi thức ăn vật liệu được dừng lại, chúng có thể dễ dàng được thải ra khỏi máy sấy bằng cách sử dụng thùng.
3. Làm sạch cẩn thận và quan sát có thể được thực hiện bên trong thiết bị thông qua cửa sổ xem quy mô lớn.
(3) Tiêu thụ năng lượng thấp
1. Lớp vật liệu mỏng, tốc độ thấp của trục chính, sức mạnh nhỏ và năng lượng cần thiết cho hệ thống vận chuyển vật liệu.
2. Khô bằng cách dẫn nhiệt vì vậy nó có hiệu quả sưởi ấm cao và tiêu thụ năng lượng thấp.
(4) Môi trường hoạt động tốt, dung môi có thể được phục hồi và xả bột đáp ứng các yêu cầu về khí thải.
1Loại áp suất bình thường: do tốc độ lưu lượng không khí thấp bên trong thiết bị và độ ẩm cao ở phần trên và thấp ở phần dưới, bột không thể nổi lên thiết bị,do đó, hầu như không có bột bụi trong khí đuôi thải ra từ cổng xả ẩm trên đỉnh.
2. Loại đóng: được trang bị thiết bị phục hồi dung môi có thể phục hồi dung môi hữu cơ dễ dàng từ khí mang ẩm. Thiết bị phục hồi dung môi có cấu trúc đơn giản và tỷ lệ phục hồi cao,và nitơ có thể được sử dụng như khí mang ẩm trong lưu thông kín cho những người chịu đốtĐặc biệt phù hợp với việc sấy khô các vật liệu dễ cháy, nổ và độc hại.
3Loại chân không: nếu máy sấy đĩa hoạt động trong trạng thái chân không, nó đặc biệt phù hợp với việc sấy khô vật liệu nhạy cảm với nhiệt.
(5) Dễ dàng lắp đặt và không gian sử dụng nhỏ.
1Vì máy sấy là trong một toàn bộ để giao hàng, nó là khá dễ dàng để lắp đặt và sửa chữa tại chỗ chỉ bằng cách nâng.
2Vì các tấm sấy được sắp xếp theo lớp và lắp đặt theo chiều dọc, nó mất một khu vực chiếm đóng nhỏ mặc dù khu vực sấy lớn.
Thiết bị sấy đĩa liên tục CPD
1- Bàn sấy.
(1) Áp suất thiết kế: chung là 0,4MPa, tối đa có thể đạt 1,6MPa.
(2) Áp suất làm việc: nói chung là dưới 0,4MPa, và tối đa có thể đạt 1,6MPa.
(3) Phương tiện sưởi ấm: hơi nước, nước nóng, dầu. Khi nhiệt độ của tấm sấy là 100 °C, nước nóng có thể được sử dụng; khi 100 °C ~ 150 °C, nó sẽ là hơi nước bão hòa ≤ 0,4MPa hoặc hơi nước,và khi 150 °C ~ 320 °C, nó sẽ là dầu; khi > 32 C nó sẽ được làm nóng bằng điện, dầu hoặc muối nóng chảy.
2Hệ thống truyền tải vật liệu
(1) Chuyển động trục chính: 1 ~ 10r / phút, điện từ của thời gian biến đổi.
(2) Cánh tay: Có từ 2 đến 8 mảnh cánh tay được cố định trên trục chính trên mỗi lớp.
(3) Lưỡi ngọc: Vòng quanh lưỡi ngọc, trôi cùng với bề mặt tấm để giữ liên lạc.
(4) Vòng cuộn: đối với các sản phẩm dễ bị ngưng tụ, hoặc với các yêu cầu của nghiền, quá trình chuyển nhiệt và sấy khô có thể được
được củng cố bằng cách đặt cuộn dây ở vị trí thích hợp.
3- Shell.
Có ba loại cho tùy chọn: áp suất bình thường, kín và chân không
(1) Áp suất bình thường:Lục hay tám mặt, có các cấu trúc trọn vẹn và dimidiate.cũng có thể được trong vỏ bên ngoài.
(2) Niêm phong: Vỏ hình trụ, có thể chịu áp suất bên trong 5kPa, các ống chính của lối vào và lối ra của phương tiện sưởi ấm có thể nằm bên trong vỏ hoặc bên ngoài.
(3) chân không: vỏ hình trụ, có thể chịu áp suất bên ngoài 0,1MPa. Các ống chính của lối vào và lối ra nằm bên trong vỏ.
4- Máy sưởi không khí.
Thông thường cho việc áp dụng công suất bay hơi lớn để tăng hiệu quả sấy khô.
Ứng dụng máy sấy đĩa liên tục CPD
Làm khô, phân hủy nhiệt, đốt cháy, làm mát, phản ứng và sublimation:
1Các hóa chất hữu cơ
2Các hóa chất khoáng sản
3- Dược phẩm và thực phẩm
4Chăn nuôi và phân bón
Các thông số kỹ thuật của máy sấy đĩa liên tục CPD
| Loại | Chiều kính ((mm) | Chiều cao ((mm) | diện tích khô ((m2) | Sức mạnh ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

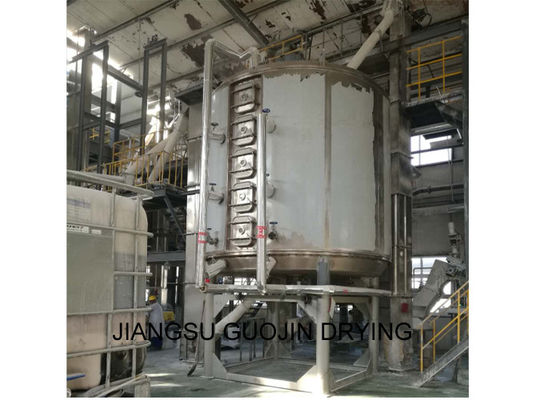

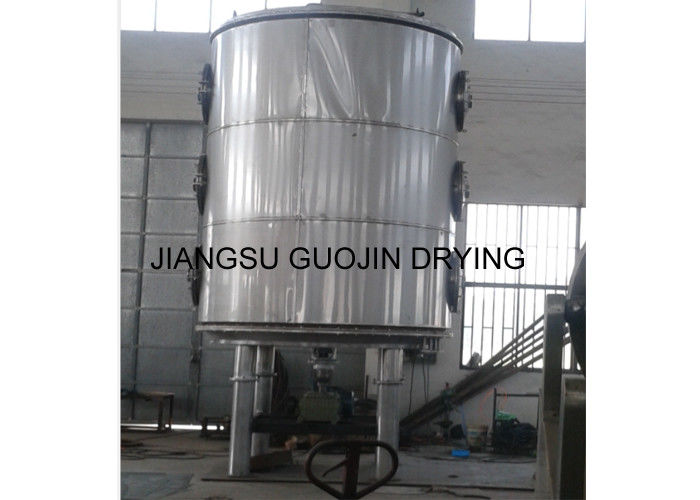

CPD liên tục đĩa đĩa máy sấy cho thấy
